Isola robotizzata di assemblaggio
Obiettivi del progetto:
- Assemblaggio automatico di componenti di scorrimento in zama in diverse varianti
- Realizzazione di un’automazione flessibile facilmente riconfigurabile per lo svolgimento di lavorazioni diverse
Scopri come Tecnodinamica è intervenuta su questo progetto:
Caratteristiche principali
- Isola gestibile da 1 operatore non dedicato
- Baia di carico per l’inserimento dei vassoi con i componenti da assemblare

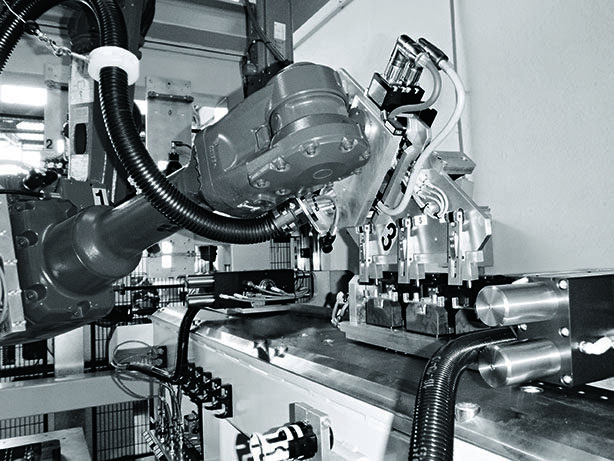

- Nr.2 robot antropomorfi sincroni di asservimento e movimentazione
- Sistema di cambio rapido pinze di presa e magazzino porta utensili integrato
- Gruppo di ribaditura automatica su assi mobili
- Gruppo di pressatura automatica su assi mobili
- Baia di scarico prodotti assemblati
- Quadro elettrico di controllo con touch screen
- Tracciabilità del singolo componente lavorato
- Controlli real-time di processo
- Ciclo di lavorazione personalizzabile da interfaccia utente
- Interfaccia HMI personalizzata
- Teleassistenza e diagnostica remota
- Requisiti 4.0 e possibilità di interfacciamento con i sistemi gestionali di fabbrica

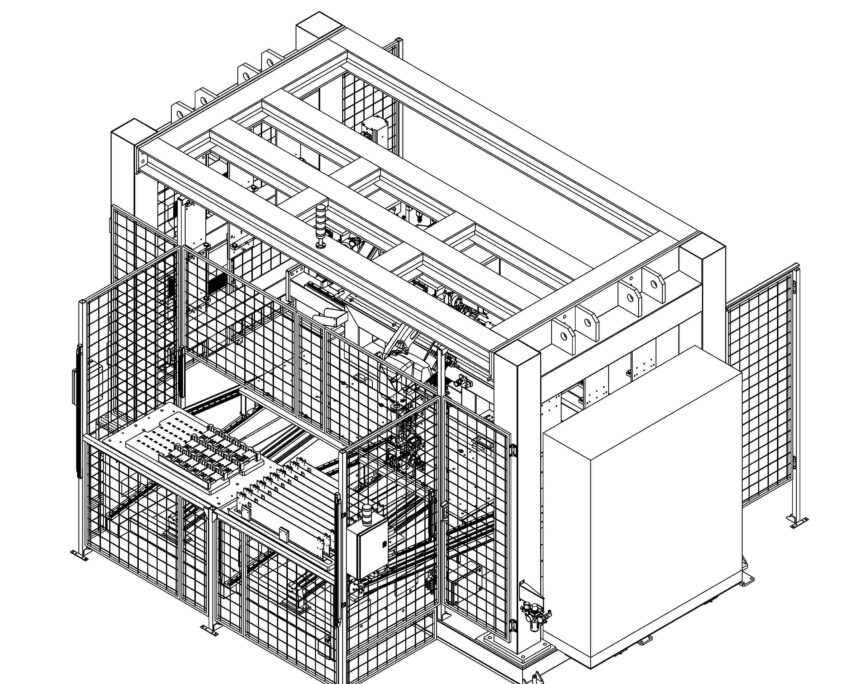

Ingombro indicativo
- 4.000 x 5.500 mm (protezioni incluse)
Attività Tecnodinamica
- Progettazione meccanica
- Progettazione elettrica
- Progettazione software e programmazione robot
- Assemblaggio meccanico
- Cablaggio bordo macchina e quadro elettrico
- Collaudo interno
- Avvio e training presso il cliente
