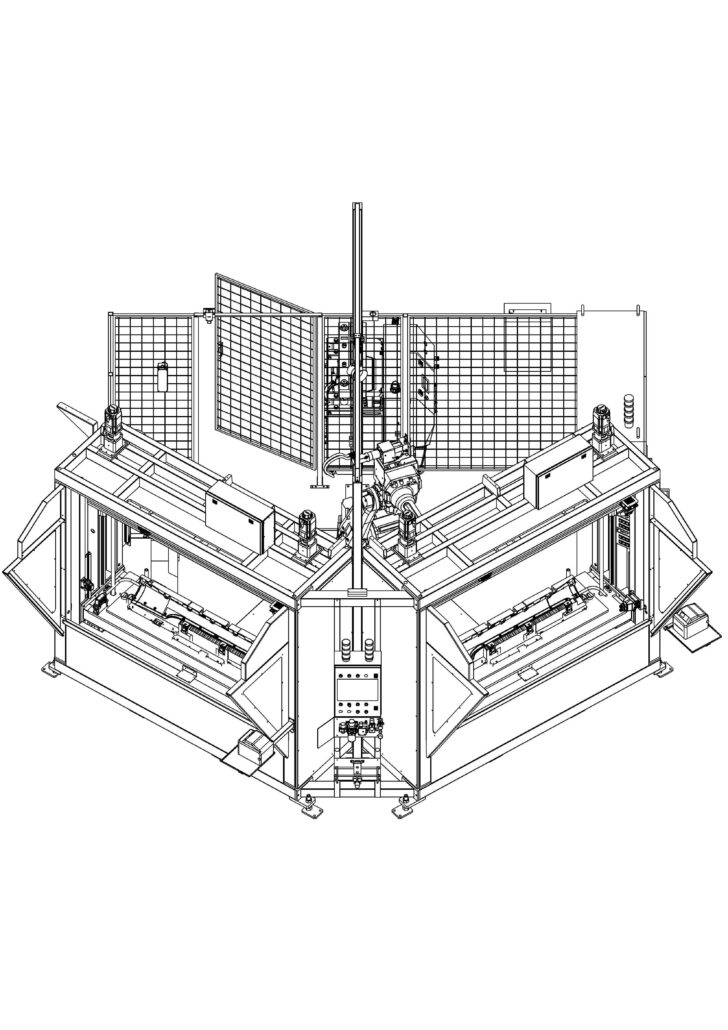

Isole robotizzate di incollaggio componenti termoplastici

Obiettivi del progetto:

  • Incollaggio e accoppiamento automatico di componenti termoplastici con salvaguardia delle parti estetiche e tempo ciclo definito (< 100sec)
  • Tracciabilità dei componenti lavorati
  • Automazione con ergonomia ottimizzata e adattabile alle caratteristiche dell’operatore

Scopri come Tecnodinamica è intervenuta su questo progetto:

Caratteristiche principali

  • Automazione gestibile da 1 fino a 2 operatori dedicati in simultanea
  • Struttura modulare e scalabile
  • Sistemi poka-yoke per il corretto posizionamento dei componenti
  • Robot antropomorfo con testa di dosatura per l’applicazione della colla
  • Sistema di erogazione colla
  • Presse elettriche porta-posaggi a chiusura verticale per l’accoppiamento delle parti incollate
  • Sistema di cambio posaggio rapido (quick changeover design)
  • Lettore codice a barre e applicazione etichette
  • Regolazione automatica dell’ergonomia sulla base delle caratteristiche dell’operatore
  • Quadro elettrico di controllo con touch screen
  • Controlli real-time di processo
  • Tracciabilità del singolo componente lavorato
  • Interfaccia HMI personalizzata
  • Teleassistenza e diagnostica remota
  • Requisiti 4.0 e possibilità di interfacciamento con i sistemi gestionali di fabbrica

Ingombro indicativo

  • 6.0000 x 6.000 mm (protezioni incluse)

Attività Tecnodinamica

  • Progettazione meccanica
  • Progettazione elettrica
  • Progettazione software e programmazione robot
  • Assemblaggio meccanico
  • Cablaggio bordo macchina e quadro elettrico
  • Collaudo interno
  • Avvio e training presso il cliente
