Tavola rotante di lavorazione pressofusioni

Obiettivi del progetto:

Industrializzazione di un nuovo prodotto mediante un’isola progettata ad-hoc e avente i seguenti requisiti:

  • Lavorazioni multiple (foratura, lamatura, fresatura)
  • Elevata produttività (300 pz/h)
  • Struttura e componenti dimensionati per utilizzo su 3 turni

Scopri come Tecnodinamica è intervenuta su questo progetto:

Caratteristiche principali

  • Basamento inforcabile in acciaio
  • Tavola rotante con 6 posizioni
  • Dime di posaggio personalizzate con bloccaggi anti errore
  • Gruppi di foratura, lamatura e fresatura controllati da inverter con sistema di cambio rapido utensile
  • Sistema di raffreddamento utensili e aspirazione trucioli
  • Manipolatore di scarico con pinza di presa
  • Quadro elettrico di controllo con touch screen
  • Interfaccia HMI personalizzata
  • Controlli real-time di processo
  • Teleassistenza e diagnostica remota
  • Requisiti 4.0 e possibilità di interfacciamento con i sistemi gestionali di fabbrica

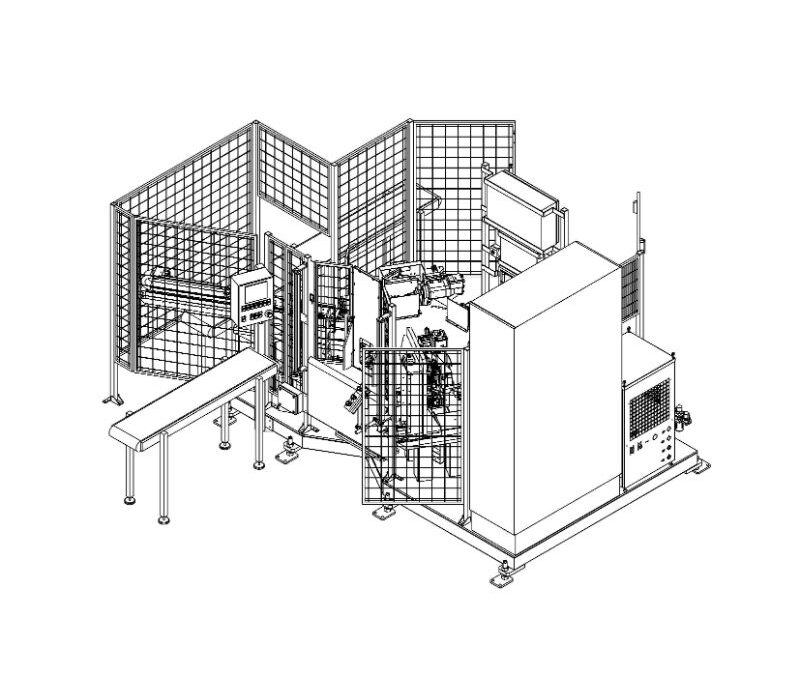

Ingombro indicativo

  • 2.000 x 3.800 mm (protezioni incluse)

Attività Tecnodinamica

  • Progettazione meccanica
  • Progettazione elettrica
  • Progettazione software
  • Assemblaggio meccanico
  • Cablaggio bordo macchina e quadro elettrico
  • Collaudo interno
  • Avvio e training presso il cliente
