Linee di Taglio EPS

Le linee di taglio per EPS sono progettate per produzioni elevate di lastre e profili in polistirene espanso.

Queste macchine possono essere collegate a sistemi per l’imballaggio, l’etichettatura e la pallettizzazione dei prodotti finiti.

Ogni macchina viene progettata in funzione al tipo e alla capacità di produzione richiesta. Il layout viene studiato in base agli spazi disponibili e all’eventuale interfacciamento con macchine esistenti.

Caratteristiche principali

  • Possibilità di realizzare lastre di solo 5mm di spessore.
  • Velocità di taglio superiore fino al 15%, grazie all’innovativo sistema di raffreddamento dei fili.
  • Ottima finitura superficiale, grazie all’esclusivo sistema a fili oscillanti a telai contrapposti e al sistema di aggancio fili.
  • I più affidabili sistemi di raccolta sfridi del mercato, per spessori minimi fino a 5mm, che assicurano massima efficenza delle attrezzature a valle.
  • Sistema di controllo della velocità di taglio tramite laser, che garantisce massima precisione rispetto ai sistemi meccanici.
  • Elevata accuratezza dei prodotti finali, grazie alla meccanica di precisione.
  • Estremamente performanti, sistemi progettati per produzioni elevate.

Linee di taglio per lastre di polistirolo

Le linee di taglio per lastre di EPS sono macchine completamente automatiche per la trasformazione dei blocchi EPS in lastre per l’industria delle costruzioni e RV. Queste macchine consentono di ottenere lastre dritte o inclinate di varie dimensioni.

Componenti

  1. Magazzino blocchi.
  2. Ribaltatore blocchi.
  3. Taglio orizzontale.
  4. Recupero sfridi superiore.
  5. Recupero sfridi inferiore.
  6. Taglio verticale.
  7. Rulliera raccolta sfridi laterali.
  8. Taglio trasversale.
  9. Pre-frantumatore.
  10. Stazione formatura pacchi.
  11. Avvolgitrice orbitale.
  12. Stampante a getto d’inchiostro.
  13. Avvolgitrice tirafilm.
  14. Stazione ribaltamento pacchi.
  15. Etichettatrice pacchi.

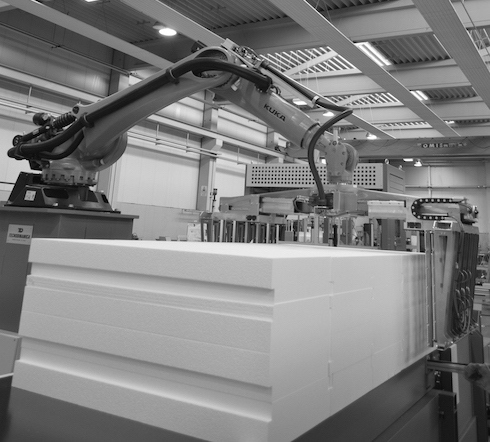

  16. Robot pallettizzatore.
  17. Avvolgitrice veritcale pile.
  18. Applicatore listelli.
  19. Catenaria di scarico.
  20. Industria 4.0.

Linee di taglio per profili di polistirolo

Le linee di taglio per profili di polistirolo sono macchine completamente automatiche per la trasformazione dei blocchi EPS in profili per l’industria delle costruzioni. Queste macchine sono adatte per produzioni massive di profili di varie dimensioni.

Componenti

  1. Ribaltatore blocchi.
  2. Taglio orizzontale.
  3. Recupero sfridi inferiore
  4. Taglio verticale.
  5. Rulliera raccolta sfridi laterali.
  6. Recupero sfridi superiore.
  7. Pantografo.
  8. Pre-frantumatore.
  9. Robot pallettizzatore.
  10. Rulliera di scarico.
  11. Avvolgitrice orbitale.
  12. Applicatore listelli.
  13. Etichettatrice.
  14. Catenaria di scarico.
  15. Industria 4.0.

Linee di taglio per lastre battentate

Le linee di taglio per lastre battentate Tecnodinamica sono macchine per la trasformazione dei blocchi EPS in lastre, per l’industria delle costruzioni,  in cui il bordo perimetrale viene profilato per ottenere un incastro maschio-femmina.

La realizzazione degli incastri può essere eseguita tramite taglio a filo caldo oppure con apposite stazioni  di fresatura.

Componenti

  1. Magazzino blocchi.
  2. Ribaltatore blocchi.
  3. Rifilo inferiore.
  4. Recupero sfridi inferiore.
  5. Pantografo longitudinale.
  6. Pre-frantumatore.
  7. Pantografo.
  8. Recupero sfridi inferiore.
  9. Taglio verticale.
  10. Rulliera raccolta sfridi laterali.
  11. Pre-frantumatore.
  12. Fasciatrice.
  13. Taglio trasversale.
  14. Banco di scarico prodotti.
  15. Industria 4.0.
3
5
7
9
12
13
14
15

Componenti

  1. Magazzino blocchi.
  2. Carico blocchi.
  3. Taglio orizzontale.
  4. Recupero sfridi superiore.
  5. Recupero sfridi inferiore.
  6. Taglio verticale.
  7. Rulliera raccolta sfridi laterali.
  8. Taglio trasversale.
  9. Pre-frantumatore.
  10. Disimpilatore lastre.
  11. Stampante.
  12. Fresatura longitudinale.
  13. Fresatura trasversale.
  14. Impilatore lastre.
  15. Fardellatrice.
  16. Tunnel di termoretrazione.
  17. Impilatore pacchi.
  18. Applicatore listelli.
  19. Reggiatrice.
  20. Catenaria di scarico.
  21. Industria 4.0.
1
11
13
16
18
19
20
21

Linee di taglio per tetti inclinati in EPS

Le linee di taglio per tetti Tecnodinamica sono macchine completamente automatiche per la trasformazione dei blocchi EPS in lastre per l’industria delle costruzioni. Queste macchine consentono di ottenere lastre dritte, inclinate, concave e convesse di varie dimensioni.

Componenti

  1. Magazzino blocchi.
  2. Ribaltatore blocchi.
  3. Stazione di squadratura.
  4. Pre-frantumatore.
  5. Stazione di marcatura.
  6. Stazione di rotazione blocchi.
  7. Pantografo.
  8. Stazione di rotazione blocchi.
  9. Recupero sfridi superiore.
  10. Applicatore listelli.
  11. Avvolgitrice orbitale.
  12. Catenaria di scarico.
  13. Industria 4.0.
6
7
8
9
10
11
12
13

Linee di taglio per piccoli pezzi di polistirolo

Le linee di taglio per piccoli pezzi Tecnodinamica sono macchine completamente automatiche per la trasformazione dei blocchi EPS in prodotti per l’imballaggio e per l’industria delle costruzioni. Queste macchine consentono di ottenere piccoli pezzi, lastre dritte ed inclinate di varie dimensioni.

Componenti

  1. Magazzino blocchi.
  2. Ribaltatore blocchi.
  3. Taglio orizzontale.
  4. Taglio verticale.
  5. Taglio trasversale.
  6. Banco di scarico prodotti.
  7. Industria 4.0.
4
5
6
7
