PANTOGRAFI

I pantografi sono utilizzati per realizzare profili per imballaggio, isolamento e vetrinistica.

Caratteristiche principali

  • Programma di disegno per creare e modificare il percorso del filo di taglio. Supporta l’importazione DXF e la vettorizzazione BITMAP.
  • Supervisione con anteprima grafica del profilo e controllo in tempo reale dello stato della lavorazione e di tutti i parametri macchina, quali: velocità di taglio, temperatura e tempi di accensione dei fili.
  • Recupero automatico del punto di lavorazione in caso di interruzione dell’energia elettrica (es. black-out).
  • Prevenzione cause innesco incendio: spegnimento fili caldi con assi fermi oltre un tempo limite.
  • Sistema di controllo rottura fili e arresto automatico della lavorazione.

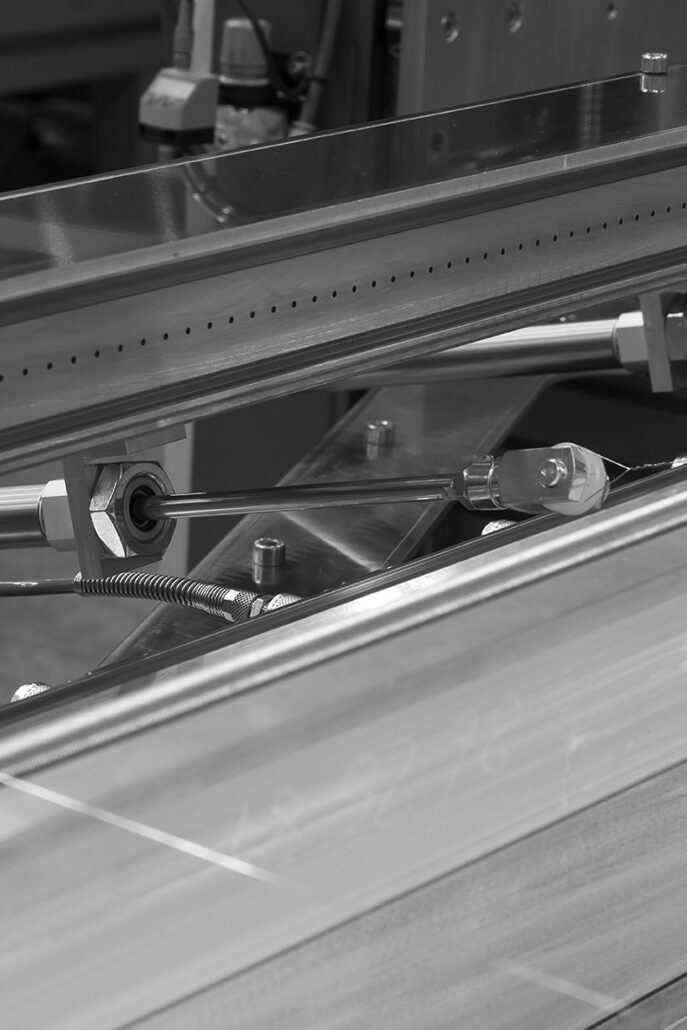

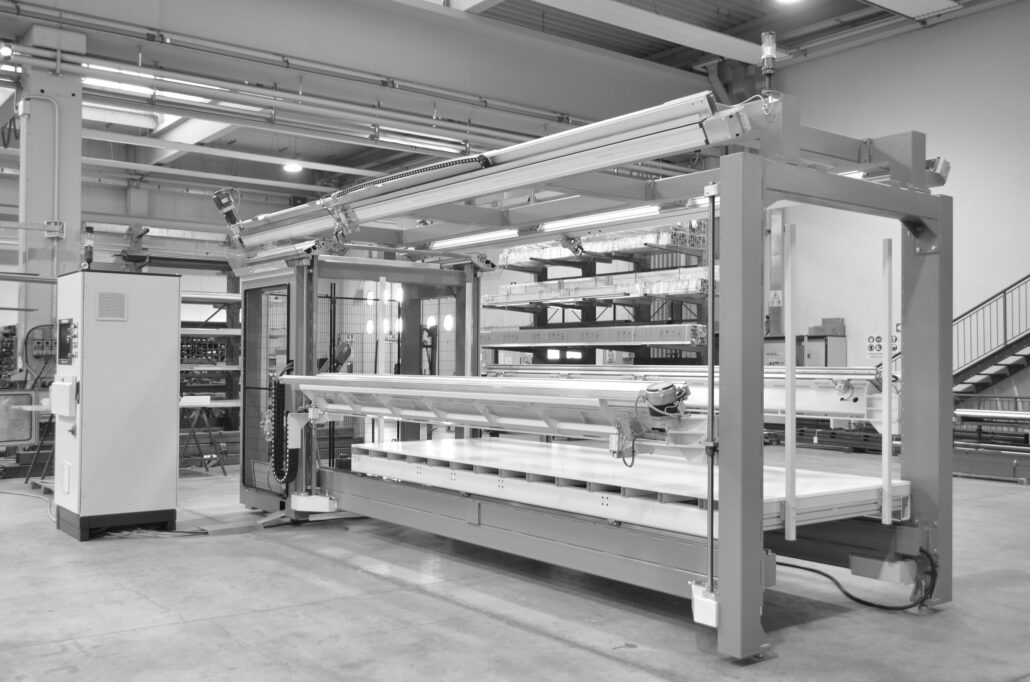

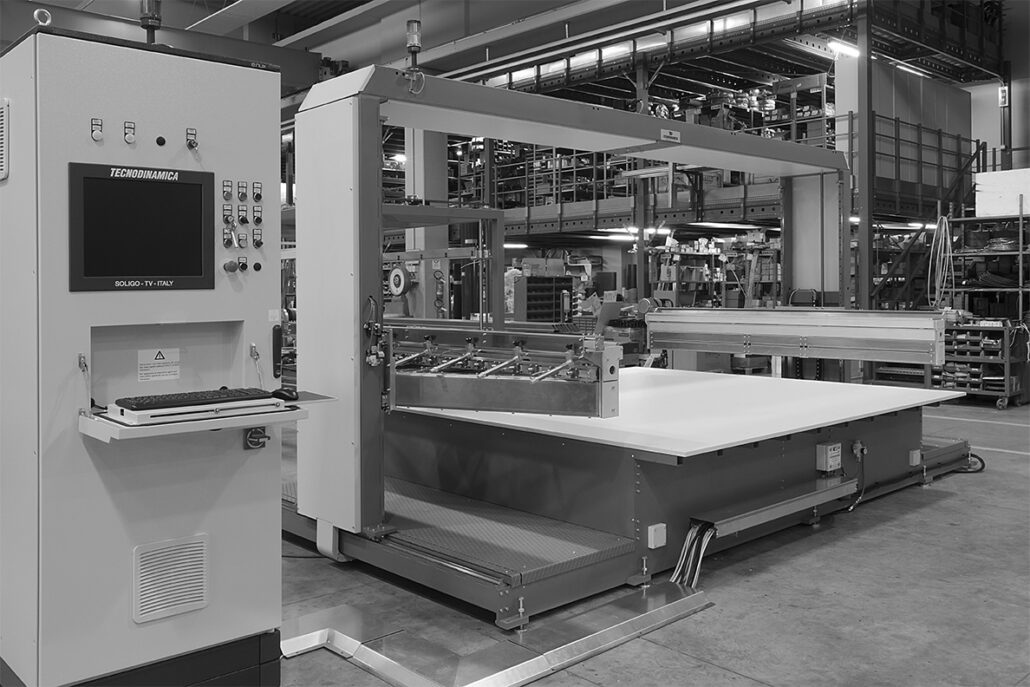

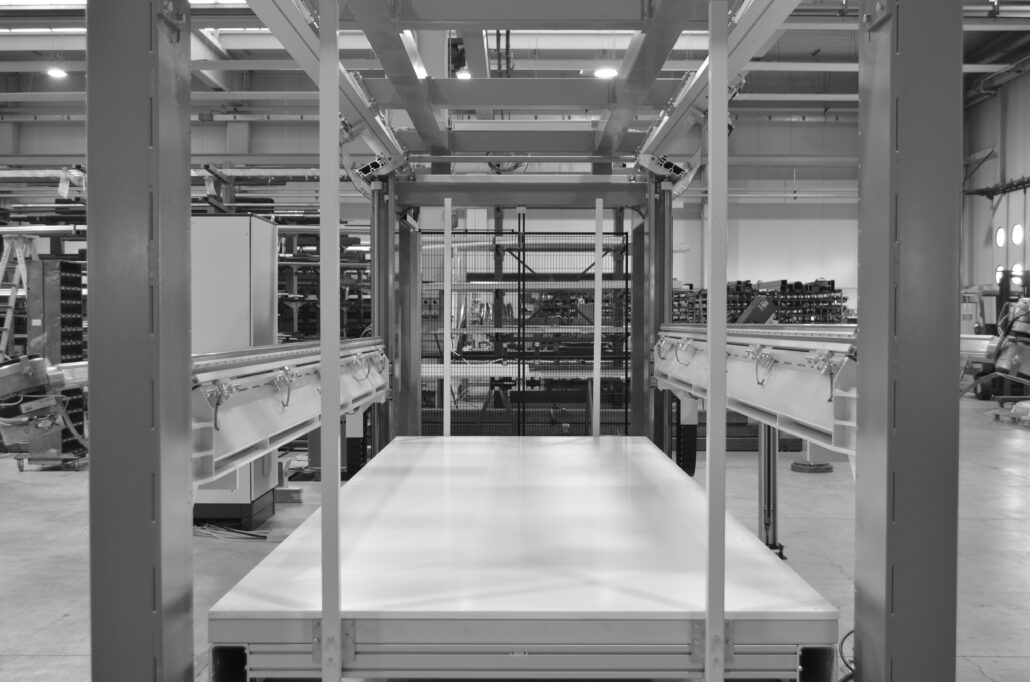

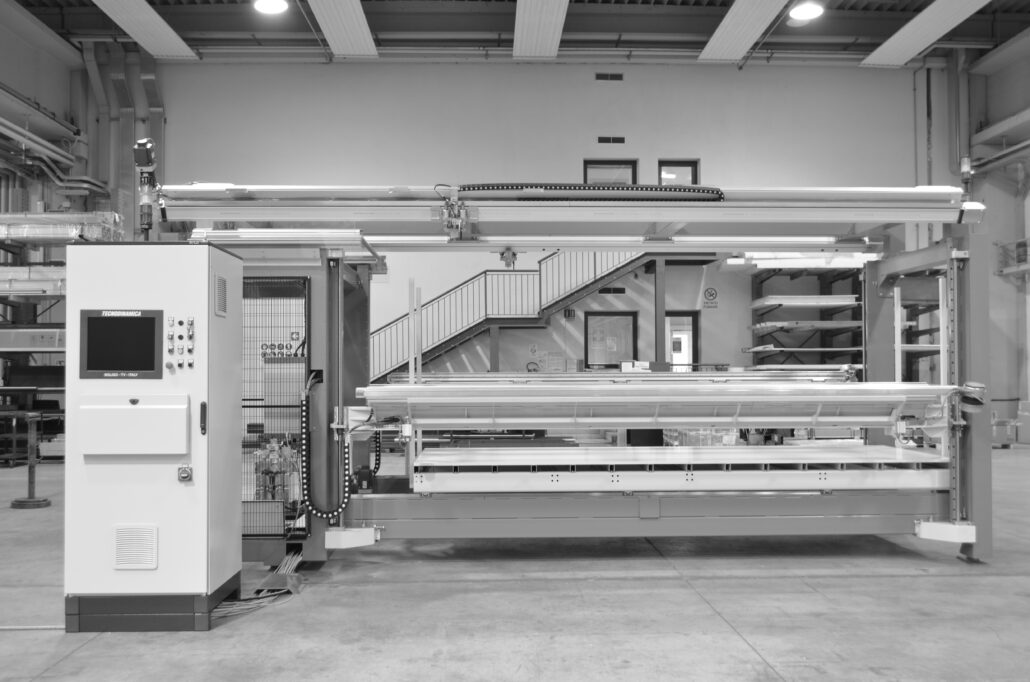

PANTOGRAFI A BANCO FISSO

I pantografi a banco fisso sono la soluzione ideale per la produzione di profili per imballaggio e sagome di piccole e medie grandezze in EPS.

Queste macchine sono caratterizzate da elevata precisione di taglio, effettuato con telaio in orizzontale ed eseguito dall’alto verso il basso. Questo sistema è adatto per particolari lavorazioni di precisione, dove è necessario evitare la caduta del materiale e la conseguente generazione di imperfezioni durante il percorso di taglio.

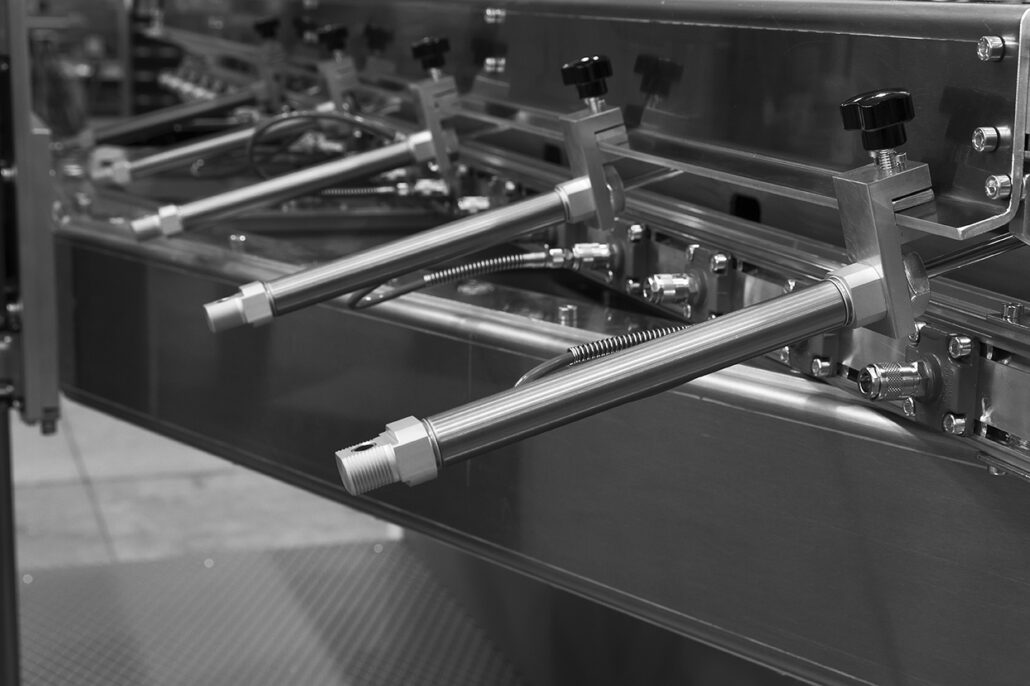

I pantografi a banco fisso sono disponibili sia con posizionamento manuale dei fili, che con posizionamento automatico.

DATI TECNICI – POSIZIONAMENTO FILI MANUALE
Modello Dimensioni macchina (mm) Dimensioni di lavoro (mm) Nr. fili telaio
Lunghezza Larghezza Altezza Lunghezza Larghezza Altezza
CC115 4.300 2.700 2.800 2.500 1.500 1.400 50
CC120 4.300 3.200 2.800 2.500 2.000 1.400 50
DATI TECNICI – POSIZIONAMENTO FILI AUTOMATICO
Modello Dimensioni macchina (mm) Dimensioni di lavoro (mm) Nr. fili telaio
Lunghezza Larghezza Altezza Lunghezza Larghezza Altezza
CC115A 5.800 3.000 3.100 2.500 1.500 1.400 101
CC115-4A 7.200 2.500 3.100 4.000 1.500 1.400 50
CC120A 5.600 3.000 3.100 2.500 2.000 1.400 101
CC120-4A 7.200 3.000 3.100 4.000 2.000 1.400 50

Optionals

  • Industria 4.0

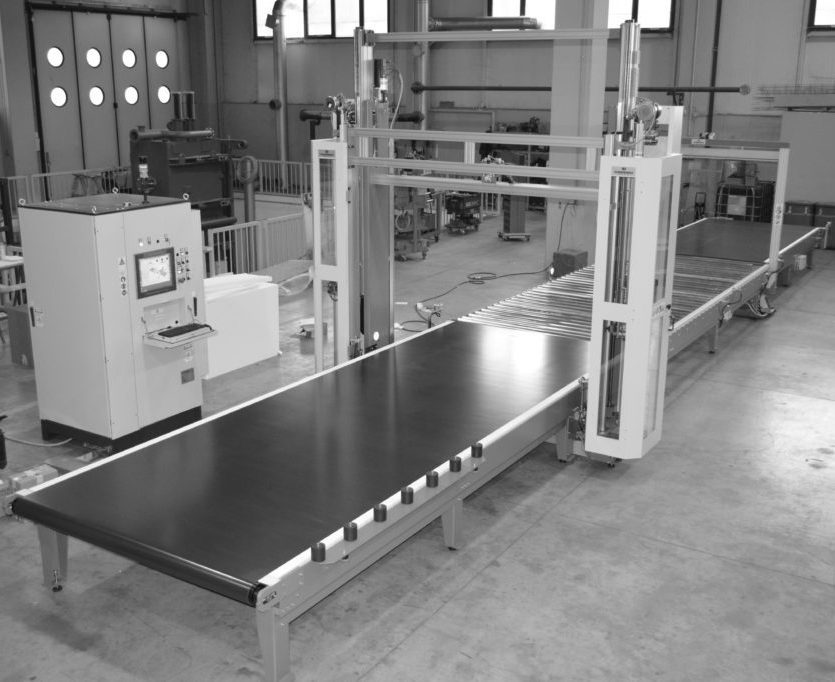

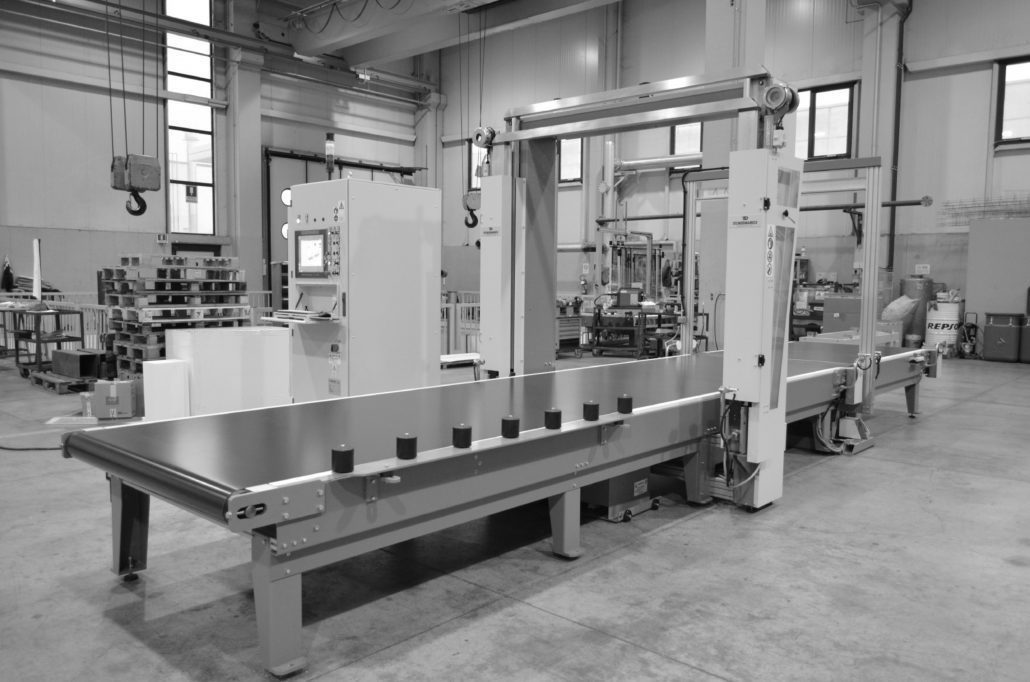

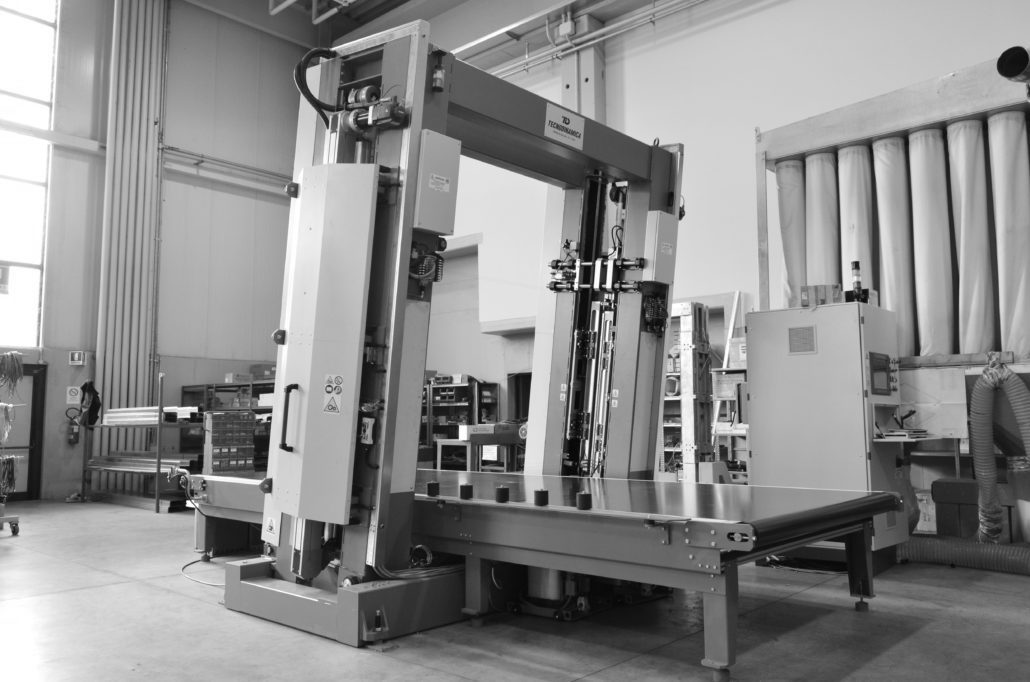

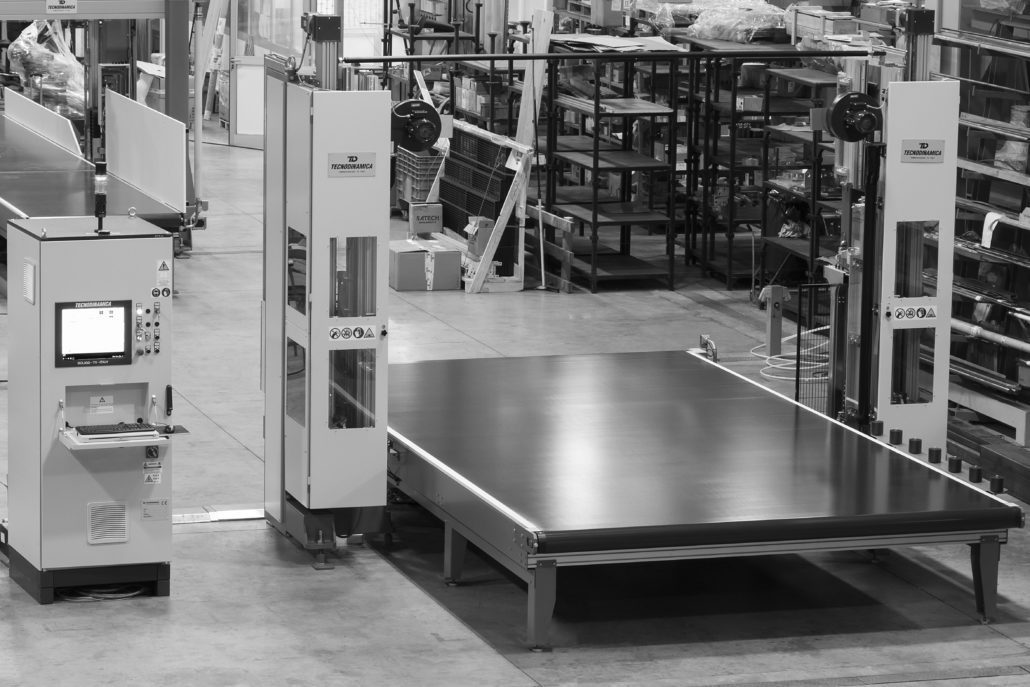

PANTOGRAFI A NASTRO

Il sistema di taglio orizzontale con due telai porta-filo, uno fisso e l’altro mobile, permette di realizzare lavorazioni in continuo sia per il settore dell’imballaggio che dell’edilizia.

I pantografi a nastro con posizionamento automatico dei fili e inclinazione dei telai, possono essere corredati di un sistema speciale per il calcolo e la gestione automatica del taglio di lastre concave, convesse e taglio angolare per tetti triangolari.

I pantografi a nastro sono disponibili sia con posizionamento manuale dei fili, che con posizionamento automatico.

DATI TECNICI – POSIZIONAMENTO FILI MANUALE
Modello Dimensioni macchina (mm) Dimensioni di lavoro (mm) Nr. fili telai
Lunghezza Larghezza Altezza Larghezza Altezza Fisso Mobile
CC360 5.700 2.500 4.100 1.500 1.450 50 50
CC370 5.700 3.100 4.100 2.100 1.450 50 50
CC380 5.700 3.500 4.100 2.500 1.450 40 40
CC390 5.700 3.900 4.100 3.000 1.450 35 35
CC400 5.700 5.100 4.100 4.000 1.450 30 30
DATI TECNICI – POSIZIONAMENTO FILI AUTOMATICO
Modello Dimensioni macchina (mm) Dimensioni di lavoro (mm) Nr. fili telai
Lunghezza Larghezza Altezza Larghezza Altezza Fisso Mobile
CC360AAI 5.700 2.900 3.800 1.500 1.450 50 50
CC370AAI 5.700 3.400 3.800 2.100 1.450 50 50
CC380AAI 5.700 3.800 3.800 2.500 1.450 40 40
CC390AAI 5.700 4.400 3.800 3.000 1.450 35 35
DATI TECNICI – POSIZIONAMENTO FILI AUTOMATICO E OSCILLAZIONE
Modello Dimensioni macchina (mm) Dimensioni di lavoro (mm) Nr. fili telai
Lunghezza Larghezza Altezza Larghezza Altezza Fisso Mobile
CC360AAIO 5.700 3.050 3.700 1.500 1.450 50 50
CC370AAIO 5.700 3.550 3.700 2.100 1.450 50 50

Optionals

  1. Magazzino blocchi.
  2. Ribaltatore blocchi.
  3. Rulliera di accelerazione.
  4. Stazione di taglio verticale.
  5. Software lavorazione tetti inclinati.
  6. Industria 4.0
1
2
3
4
5
6

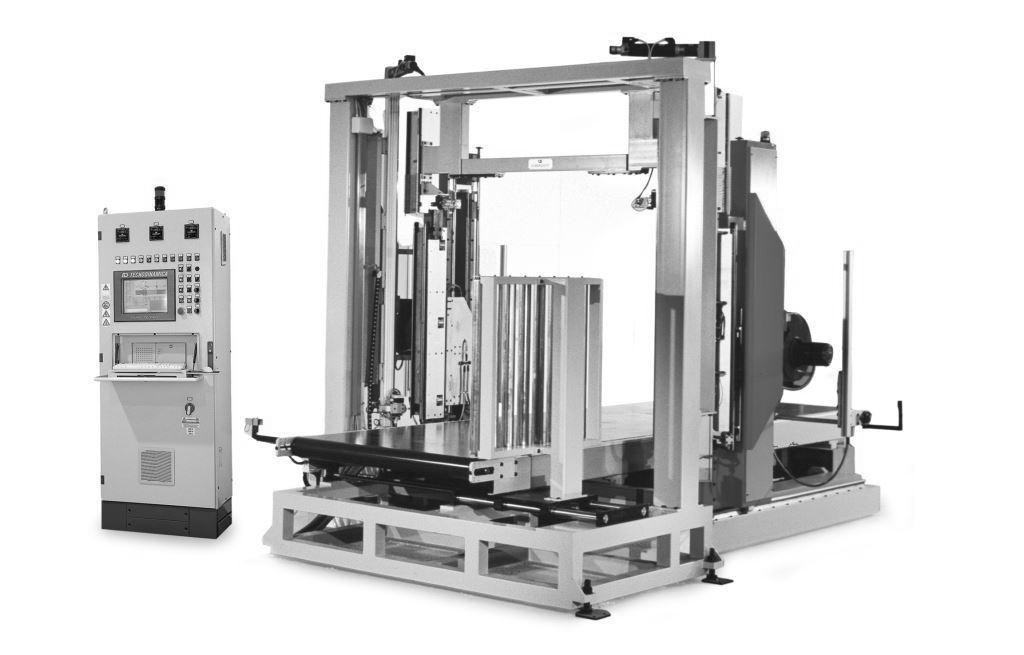

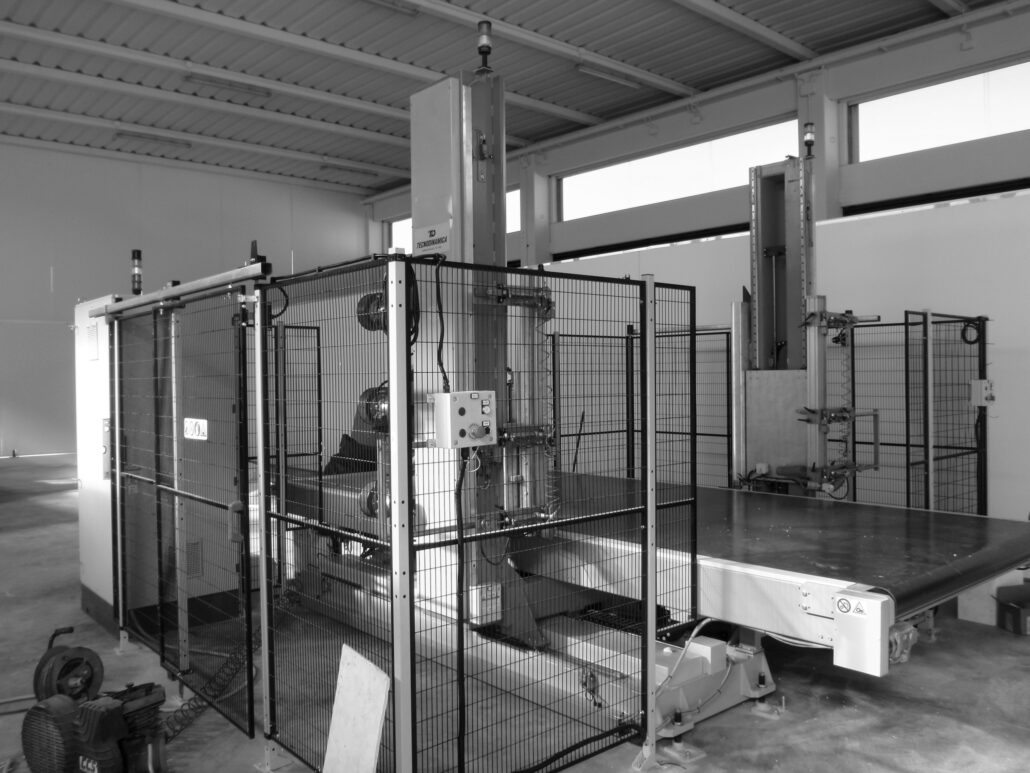

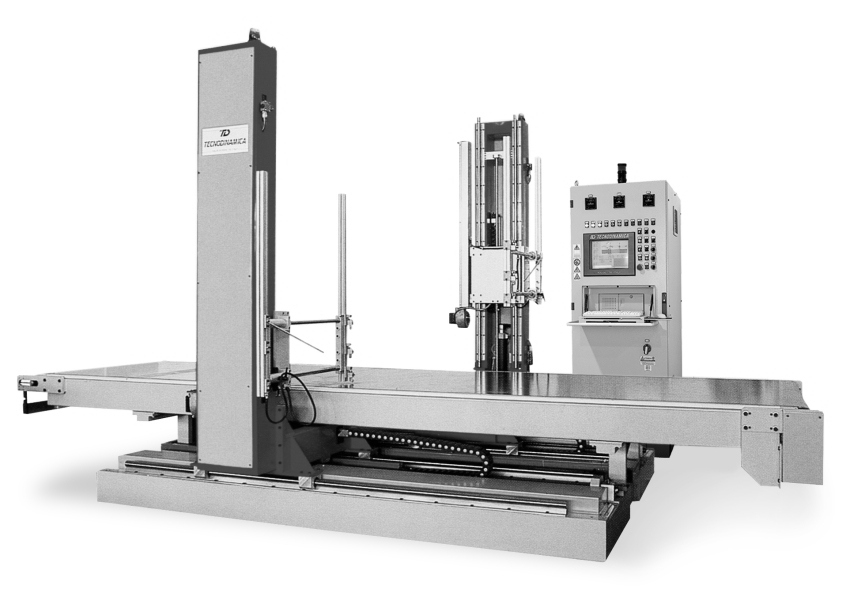

PANTOGRAFI A 5 ASSI

I pantografi a 5 assi progettati da Tecnodinamica, caratterizzati dal movimento indipendente delle aste porta-filo, permettono la realizzazione di profili sia regolari che a sezione variabile quali: lastre inclinate per isolamento tetti, colonne, archi conici, e prodotti similari.

Il software di disegno permette di combinare i due profili generatori, destro e sinistro, tramite dei punti di sincronismo e verificare a priori i disassamenti tramite procedure di simulazione, già in fase di progetto.

I pantografi a 5 assi sono disponibili sia con posizionamento manuale dei fili, che con posizionamento automatico.

DATI TECNICI – POSIZIONAMENTO FILI MANUALE
Modello Dimensioni macchina (mm) Dimensioni di lavoro (mm) Nr. fili telai
Lunghezza Larghezza Altezza Larghezza Altezza Mobile Telescopico
CC250 5.200 3.800 3.600 1.500 1.400 50 3
CC260 5.200 4.400 3.600 2.100 1.400 50 3
CC270 5.200 6.200 3.600 4.000 1.400 50 3
DATI TECNICI – POSIZIONAMENTO FILI AUTOMATICO
Modello Dimensioni macchina (mm) Dimensioni di lavoro (mm) Nr. fili telaio
Lunghezza Larghezza Altezza Larghezza Altezza Mobile Telescopico
CC250A 5.800 3.800 3.600 1.500 1.400 50 3
CC260A 5.800 4.400 3.600 2.100 1.400 50 3

Optionals

  • Industria 4.0
